人脸识别门禁的韦根接线方式

人脸识别门禁接线方式常用的有两种，本文主要介绍人脸识别门禁的韦根接线方式，通常人脸识别门禁配备的是标准的韦根26/34协议，人脸识别门禁机用作读头。

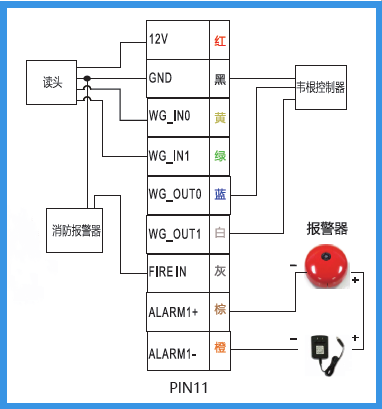

人脸识别门禁韦根接线示意图：

① 红色12V（12V）：电源

② 黑色GND（GND）：接地

③ 黄色WG_IN0（WG_IN0）：韦根输入0

④ 绿色WG_IN1（WG_IN1）：韦根输入1

⑤ 蓝色WG_OUT0（WG_OUT0）：韦根输出0

⑥ 白色WG_OUT1（WG_OUT1）：韦根输出1

⑦ 灰色FIRE IN（FIRE IN）：火警输入

⑧ 棕色 ALARM1+（ALARM1+）：报警正极

⑨ 橙色 ALARM1-（ALARM1-）：报警负极

结语：关于人脸识别门禁的韦根接线方式的说明到这里就结束了。想要了解更多的人脸识别门禁信息，欢迎访问真地公司官网（http://www.realandbio.com）或咨询业务肖肖——手机微信：18922158082。
